Nacelle PIXY WE - GREMSY

Description du produit

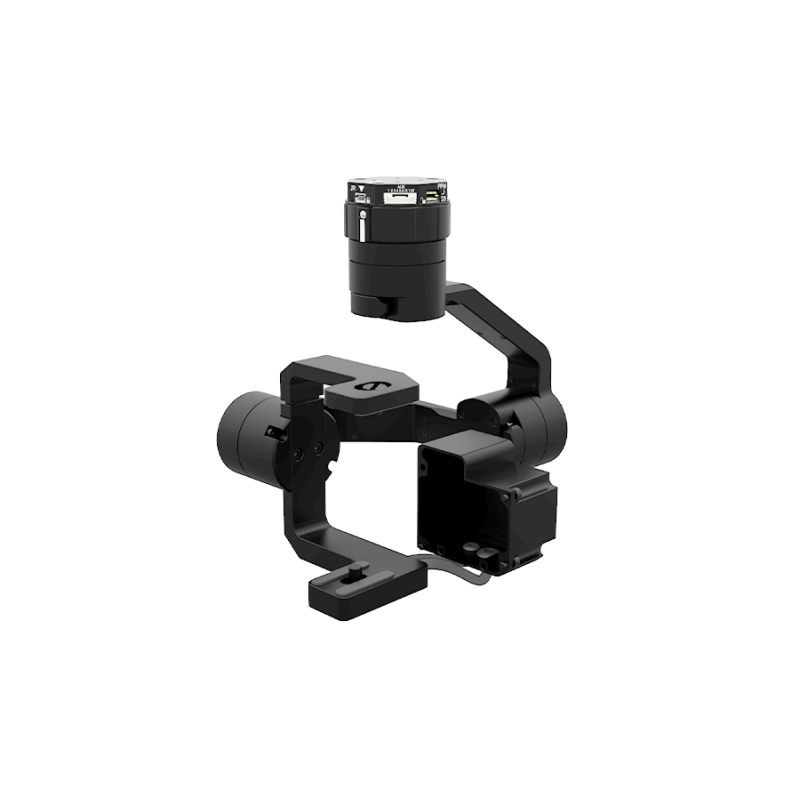

La Pixy WE est la nacelle conçue pour Workswell Wiris Enterprise, ce qui rend la combinaison parfaite prête à être utilisée pour tous les véhicules sans pilote. Le cardan est livré avec toutes les fonctions intégrées avancées pour servir les applications de cartographie, de sécurité et d'imagerie haute résolution.

• 1 x Pixy WE
• 1 x Dégagement rapide Pixy
• 1 x Câble micro-USB
• 1 x Câble auxiliaire standard 8 broches
• 1 x Câble Sbus
• 2 x Câble d'alimentation 12 V (sauvegarde)
• 1 x Module Bluetooth
• 1 x Câble Pour Pixhawk
• 1 x Pixie UBEC
• 2 x Caméra Vis
• 3 x Boulon à six pans creux M3x6
• 1 x Boulon à six pans creux M3x10
• 8 x Boulon à six pans creux M2.5x5
• 1 x Clé Allen 2.0mm
• 1 x Clé Allen 2.5mm

GÉNÉRAL

Fonctions intégrées

1. Modes de fonctionnement

• ALLUMÉ ÉTEINT
• Verrouillage
• Mode suivi
• Mode cartographie

2. Capteur de température

3. Moteurs d'entraînement à cardan spécialisés Gremsy avec encodeurs

4. Connexion micro-USB

5. Microprocesseur ARM haute performance Gremsy Advanced 32 bits

6. Récepteur S-Bus/Spektrum/PPM pris en charge

CARACTÉRISTIQUES MÉCANIQUES ET ÉLECTRIQUES

Courant de travail

• Courant statique : 400mA (@12V)
• Courant dynamique : 800mA (@12V)
• Courant du moteur verrouillé : Max 4,0 A (@ 12 V)

Température de fonctionnement : 0°C ~ 50°C

Lester : 500g

Dimension du cardan : 157(P) x 117(L) x 168(H)

PÉRIPHÉRIQUE

La puissance d'entrée

14-52 VCC

Connexions

Micro USB, CAN, UART (protocole Gimbal MAVLink), PPM, Sbus, Spektrum, Bluetooth, Micro HDMI

Configuration requise pour le logiciel Assistant PC

Windows XP ou supérieur ; Mac OS X 10.9 ou supérieur

Configuration logicielle requise pour l'assistant mobile

iOS 7.1 ou supérieur ; Android 4.3 ou supérieur

PERFORMANCES DE TRAVAIL

Charge utile maximale : Wiris Entreprise

Plage de vibrations angulaires : ± 0,02°

Vitesse de rotation maximale contrôlée

• Axe panoramique : 180°/s
• Axe d'inclinaison : 180°/s
• Axe de roulis : 180°/s

Plage du point final mécanique

• Contrôle de l'axe panoramique : +330° à -330°
• Contrôle de l'axe d'inclinaison : +135° à -45°
• Contrôle de l'axe de roulis : +50° à -90°

Plage de rotation contrôlée

• Contrôle de l'axe panoramique : +330° à -330°
• Contrôle de l'axe d'inclinaison : +135° à -45°
• Contrôle de l'axe de roulis : ± 45°
